Datos del producto:
Pago y Envío Términos:
|
Tamaño de doblez: | 114-1420m m | grueso de doblez: | 3-100m m |
---|---|---|---|
Radio de doblez: | 1.5-20D | Material de doblez: | CS SS COMO |
Sistema de calefacción: | IGBT | Energía entrada: | 380V |
Alta luz: | doblador cuadrado del tubo de 1420m m,doblador hidráulico del tubo |

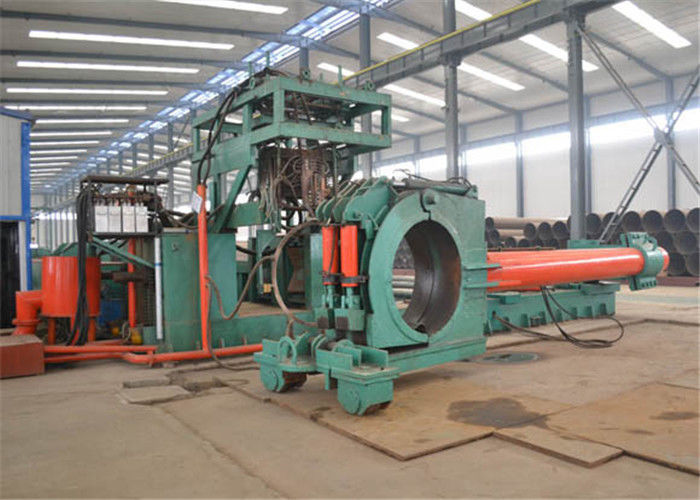

Dobladora de acero del tubo de la dobladora del tejado completamente automático del aeropuerto
Tamaño máximo | Modelo | Poder de calefacción | Cilindrada | Grueso |
6" | HYG-159 | 200KW | IDΦ140 ODΦ168 | 5-20 |
8" | HYG-219 | 200KW | IDΦ140 ODΦ168 | 5-20 |
12" | HYG-325 | 250KW | IDΦ180 ODΦ219 | 5-20 |
16" | HYG-426 | 350KW | IDΦ180 ODΦ219 | 5-20 |
20" | HYG-530 | 400KW | IDΦ180 ODΦ219 | 5-20 |
24" | HYG-630 | 500KW | IDΦ200 ODΦ245 | 5-20 |
28" | HYG-720 | 600KW | IDΦ200 ODΦ245 | 5-20 |
32" | HYG-813 | 800KW | IDΦ220 ODΦ273 | 5-20 |
36" | HYG-914 | 800KW | IDΦ250 ODΦ299 | 5-20 |
48" | HYG-1220 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
56" | HYG-1420 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
60" | HYG-1520 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
64" | HYG-1620 | 1000KW | IDΦ320 ODΦ377 | 5-20 |
La dobladora de acero del tubo de la dobladora del tejado completamente automático del aeropuerto es conveniente para el aceite, el gas natural, la energía química, eléctrica, la construcción y otras industrias.
El principio de la dobladora adopta la calefacción de inducción y empujar del cilindro hidráulico.
El material del tubo: acero de carbono, acero de aleación, acero inoxidable, etc.
Se utiliza para el doblez caliente de la diversa tubería de acero redonda o las tuberías de acero, hierro de ángulo, acero del canal y Yo-haz cuadrados.
Gama del diámetro de la tubería de acero.
Gama del grueso de pared de la tubería de acero.
El radio de doblez es generalmente 2.5D--6D. Cualquier radio grande puede ser curva según necesidades del cliente. También puede producir las tuberías de acero con el radio múltiple de la curvatura.
El ángulo de plegado es generalmente 0-90° o 0-180°
Estructura del equipo,
Pieza de la fuente de alimentación de la calefacción de inducción incluyendo la fuente de alimentación de la calefacción de inducción, sistema de la circulación del agua de enfriamiento, gabinete de la operación (pantalla táctil, sistema de control del PLC).
Sistema hydráulico: el tanque de aceite, estación de bomba, cilindro hidráulico, tubo de aceite.
Cuerpo mecánico: ayuda del cilindro hidráulico, placa de empuje, chasis, plataforma, ayuda del transformador, carril de la diapositiva, eje del eje de balancín, abrazadera, etc.
Suministramos la inducción de alta calidad del control de Chanel Bends Making Pipe Plc que dobla Machinee, dobladora del tubo de calefacción de inducción para el mercado de Malasia.
Diseño mecánico:
Solidworks y diseño de software de FEA.
Sistema de control:
PLC HMI SCADA DE SIEMENS.
Sistema hydráulico:
Solidworks
Sistema de calefacción de inducción
IGBT o SCR.
7×24 horas después del servicio
La dobladora de la inducción del control de Chanel Bends Making Pipe Plc de la serie de HYG se diseña para fabricar los tubos doblados largos del radio (2.5D-6D) con el diámetro a partir de la 1/2” a 28". Éstos produjeron los tubos doblados son ampliamente utilizados en la conexión de las tuberías industriales para los tubos del producto petroquímico, del gas y de aceite, la corriente eléctrica, la comida, el etc.
Características principales
1. Se construye con el fram del metal del srtong con buen aspecto y el funcionamiento estable
2. Tiene la construcción individual del poder y sistema eléctrico, adopta dos clases de métodos de calefacción, de alta frecuencia y de frecuencia intermedia, la velocidad de empujar podría ser ajustada aleatoriamente, la velocidad de añadir los tubos de la materia prima es rápida y la máquina es fácil de actuar.
Ambiente conveniente para las curvas del haz que hacen inducción la dobladora completamente automática de tubo:
La temperatura -5-45℃, el reverso humidity≤80%, voltaje de entrada es cuatro la línea trifásica 380V (-10% — el +15%), frecuencia el 50Hz±2%, hora laborable 8-24 horas/día, ningunos medios corrosivos, bastante espacio de funcionamiento sin el viento y lluvia.
